Thép tấm a516 được nhập khẩu từ Nhật bản NIPPON STEEL, Hàn Quốc HYUNDAI STEEL, POSSCO STEEL hàng chất lượng cao, giấy tờ đầy đủ

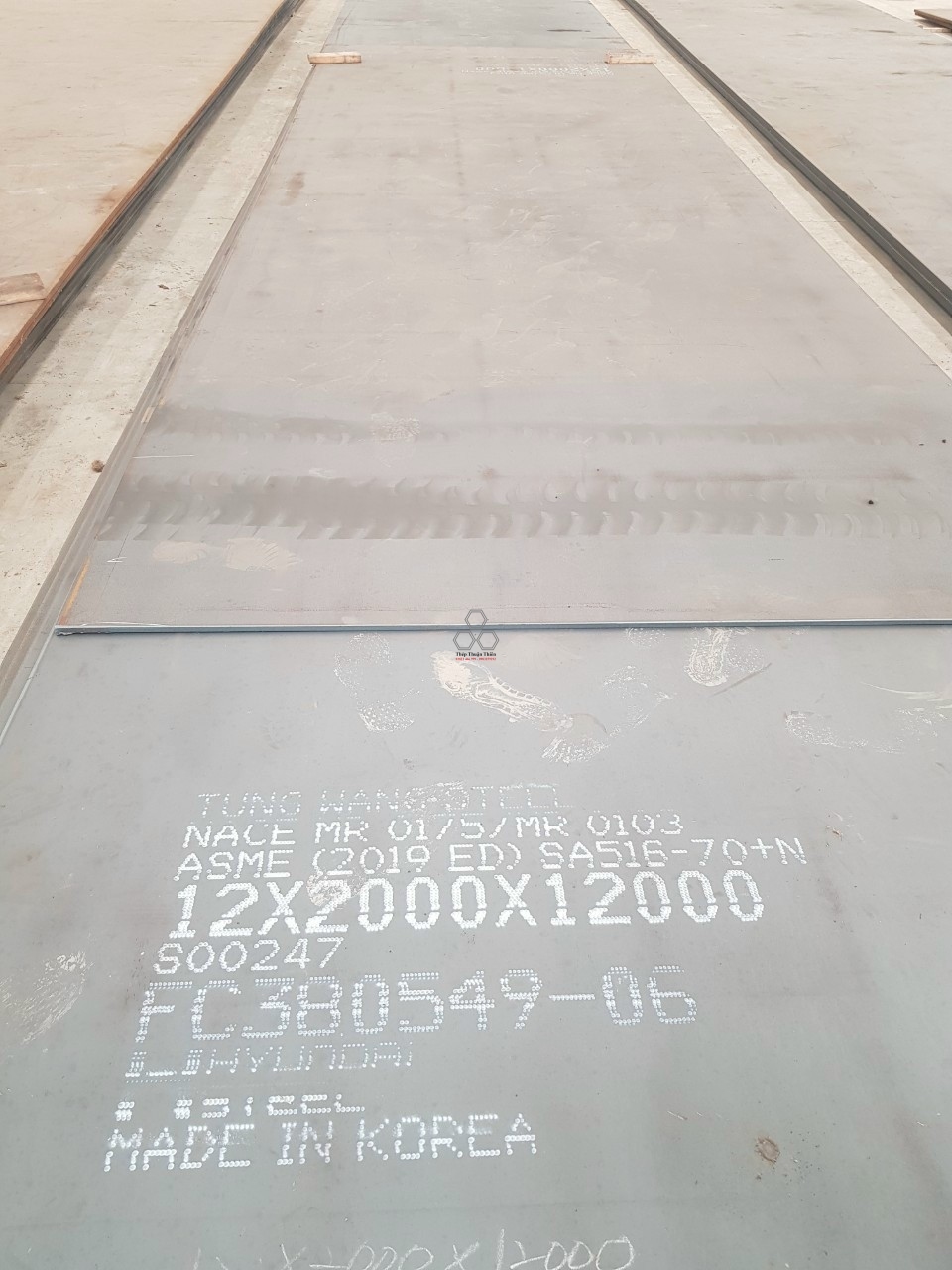

Thép tấm bồn áp lực A516
THÉP TẤM ASTM A516 LÀ GÌ? Thép tấm ASTM A516 được định danh theo hiệp hội Cơ khí Kỹ thuật Mỹ là thép tấm carbon, thép tấm bình áp lực phục vụ cho nhiệt độ trung bình và thấp. Tiêu chuẩn này bao gồm các tấm thép cacbon chủ yếu dùng cho các bình chịu áp suất hàn nơi mà độ bền góc/cạnh được cải thiện là quan trọng.
ĐẶC TÍNH CỦA THÉP TẤM A516 Thép tấm A516 có độ bền cao ổn định theo dải nhiệt từ 40 độ C tới -46 độ C, độ bền cao, độ cơ giãn liên tục ổn định, chịu được va đập tốt, sức tải tốt.
TÊN GỌI THÉP TẤM A516 THEO MỨC THÉP Các tấm theo thông số kỹ thuật này có bốn cấp độ với các mức độ bền khác nhau như sau:
Mức thép
Tên gọi khác theo châu Âu, hoặc Mỹ
Mức thép của Mỹ theo hệ SI
Độ bền kéo
Thép tấm A516 mức 55
Thép tấm A516 gr. 380
55ksi (380 MPA)
55-75ksi (380-515MPA)
Thép tấm A516 mức 60
thép tấm A516 g.415
60ksi(415MPA)
60-80ksi (415-550MPA)
Thép tấm A516 mức 65
thép tấm A516 gr.450
65ksi (450MPA)
65-85ksi (450-585MPA)
Thép tấm A516 mức 70
thép tấm A516 gr.485.
70 ksi (485MPA)
70-90ksi (485-620MPA)
Từ đó để thấy tên các mức thép chính là độ bền kéo tối thiểu của mức thép được đo với độ dày tấm 16mm ở nhiệt độ thông thường, nhiệt độ phòng 20 độ C. Thép tấm A516 grade 55 là độ bền kéo nhỏ nhất 55 ksi tương đương với 380 MPA, với độ dày tấm dày tấm 16mm ở nhiệt độ phòng/ nhiệt độ thông thường trong phòng thí nghiệm là 20 độ C. Thép tấm A516 grade 60 là độ bền kéo nhỏ nhất 60 ksi tương đương với 415 MPA, với độ dày tấm dày tấm 16mm ở nhiệt độ phòng/ nhiệt độ thông thường trong phòng thí nghiệm là 20 độ C. Thép tấm A516 grade 65 là độ bền kéo nhỏ nhất 65 ksi tương đương với 450 MPA, với độ dày tấm dày tấm 16mm ở nhiệt độ phòng/ nhiệt độ thông thường trong phòng thí nghiệm là 20 độ C. Thép tấm A516 grade 70 là độ bền kéo nhỏ nhất 70 ksi tương đương với 485 MPA, với độ dày tấm dày tấm 16mm ở nhiệt độ phòng/ nhiệt độ thông thường trong phòng thí nghiệm là 20 độ C. Với các nước châu Âu hoặc Mỹ, người ta còn dùng còn thép tấm A516 với tên gọi là độ bền kéo tối thiếu Thép tấm A516 grade 380, thép tấm A516 grade 415, thép tấm A516 grade 450, thép tấm A516 grade 485.
Độ dày tối đa của tấm chỉ bị giới hạn bởi khả năng của thành phần để đáp ứng các yêu cầu về tính chất cơ học được chỉ định; tuy nhiên, thông lệ hiện tại thường giới hạn độ dày tối đa của tấm được cung cấp theo thông số kỹ thuật này như sau:
Mức thép
Độ dày tối đa mm
Thép tấm A516 mức 55
305mm
Thép tấm A516 mức 60
205mm
Thép tấm A516 mức 65
205mm
Thép tấm A516 mức 70
205mm
Đối với các tấm được sản xuất từ cuộn và được cung cấp mà không cóxử lý nhiệt hoặc chỉ có giảm ứng suất, các yêu cầu bổ sung, bao gồm các yêu cầu thử nghiệm bổ sung và báo cáo kết quả thử nghiệm bổ sung của Thông số kỹ thuật A 20/A 20M áp dụng. Các giá trị được nêu theo đơn vị inch-pound hoặc đơn vị SI phải được coi riêng là tiêu chuẩn. Trong văn bản, các đơn vị SI được hiển thị trong dấu ngoặc. Các giá trị được nêu trong mỗi hệ thống không phải là giá trị tương đương chính xác; do đó, mỗi hệ thống phải được sử dụng độc lập với hệ thống kia. Việc kết hợp các giá trị từ hai hệ thống có thể dẫn đến không tuân thủ với thông số kỹ thuật. Các tấm được cung cấp theo thông số kỹ thuật sản phẩm này phải tuân thủ Thông số kỹ thuật A 20/A 20M, trong đó nêu rõ các phương pháp và quy trình thử nghiệm và thử lại, các thay đổi được phép về kích thước và khối lượng, chất lượng và sửa chữa các khuyết tật, đánh dấu, tải, v.v. Tiêu chuẩn A 20/A 20M cũng thiết lập các quy tắc để đặt hàng thông tin cần tuân thủ khi mua biển số theo tiêu chuẩn này. Ngoài các yêu cầu cơ bản của thông số kỹ thuật này, một số yêu cầu bổ sung có sẵn khi cần kiểm soát, thử nghiệm hoặc kiểm tra bổ sung để đáp ứng các yêu cầu sử dụng cuối. Cuộn dây không được đủ điều kiện theo thông số kỹ thuật này cho đến khi chúng được chế biến thành các tấm hoàn thiện. Các tấm được sản xuất từ cuộn dây có nghĩa là các tấm đã được cắt thành các chiều dài riêng lẻ từ cuộn dây. Bộ xử lý trực tiếp kiểm soát hoặc chịu trách nhiệm cho các hoạt động liên quan đến việc chế biến các cuộn dây thành các tấm hoàn thiện. Các hoạt động đó bao gồm tháo cuộn, san phẳng, cắt theo chiều dài, thử nghiệm, kiểm tra, xử lý, xử lý nhiệt (nếu có), đóng gói, đánh dấu, tải để vận chuyển và chứng nhận Thực hành sản xuất thép—Thép phải được khử và phải tuân thủ yêu cầu về kích thước hạt austenit mịn của Thông số kỹ thuật A 20/A 20M. Các tấm có độ dày 1,50 in. [40 mm] trở xuống thường được cung cấp ở trạng thái cán. Các tấm có thể được đặt hàng theo dạng chuẩn hóa hoặc giảm ứng suất, hoặc cả hai.
XỬ LÝ NHIỆT THÉP TẤM A516 Các tấm có độ dày trên 1,50 in. [40 mm] phải được chuẩn hóa. Khi cần thử nghiệm độ bền khía trên các tấm có độ dày 11⁄2 in. [40 mm] trở xuống, các tấm này phải được chuẩn hóa trừ khi người mua có chỉ định khác. Khi yêu cầu kiểm tra độ bền trên tấm Có độ dày từ 1 1/2 in. [40 mm] trở xuống, các tấm phải được chuẩn hóa trừ khi có quy định khác của người mua. Nếu được người mua chấp thuận, tốc độ làm mát nhanh hơn tốc độ làm mát trong không khí được phép để cải thiện độ dẻo dai, với điều kiện các tấm được tôi
luyện sau đó ở nhiệt độ từ 1100 đến 1300°F [595 đến 705°C].
THÀNH PHẦN HÓA HỌC THÉP TẤM A516 Thép tấm A516 grade 50, thép tấm A516 grade 380
Carbon C
Mn
P
S
Si
12,5mm
12,5-50
50-100
100-200
≦12,5
≧12,5
0.18
0.20
0.24
0.26
0.6-0.9
0.8-1.3
0.35max
0.35max
0.15-0.35
Thép tấm A516 grade 60, thép tấm A516 grade 415
Carbon C
Mn
P
S
Si
12,5mm
12,5-50
50-100
100-200
≦12,5
≧12,5
0.21
0.23
0.25
0.27
0.6-0.9
0.8-1.3
0.35max
0.35max
0.15-0.35
Thép tấm A516 gr65, thép tấm A516 gr450
Carbon C
Mn
P
S
Si
12,5mm
12,5-50
50-100
100-200
≦12,5
≧12,5
0.24
0.26
0.28
0.29
0.6-0.9
0.8-1.3
0.35max
0.35max
0.15-0.35
Thép tấm A516 gr70, thép tấm A516 gr485
Carbon C
Mn
P
S
Si
12,5mm
12,5-50
50-100
100-200
≦12,5
≧12,5
0.27
0.28
0.30
0.31
0.6-0.9
0.8-1.3
0.35max
0.35max
0.15-0.35
Áp dụng cho cả phân tích nhiệt và phân tích sản phẩm.
(B) Đối với mỗi lần giảm 0,01 điểm phần trăm dưới mức tối đa được chỉ định đối với carbon, thì được phép tăng 0,06 điểm phần trăm trên mức tối đa được chỉ định đối với mangan, tối đa là 1,50% theo phân tích nhiệt và 1,60% theo phân tích sản phẩm.
Các tấm cấp 60 có độ dày 1⁄2 in. [12,5 mm] trở xuống có thể có 0,85–1,20% mangan khi phân tích nhiệt và 0,79–1,30% mangan khi phân tích sản phẩm.
TÍNH CHẤT CƠ LÝ THÉP TẤM A516
Mức thép
THÉP TẤM A516
Grade 55
Grade 60
Grade 65
Grade 70
Tensile strength, ksi [MPa]
55–75 [380–515]
60–80 [415–550]
65–85 [450–585]
70–90 [485–620]
Yield strength, min, ksi [MPa](A)
30 [205]
32 [220]
35 [240]
38 [260]
Elongation in 8 in. [200 mm], min, % (B)
23
21qu
19
17
Elongation in 2 in. [50 mm], min, % (B)
27
25
23
21
CÁC LOẠI THỬ NGHIỆM CỦA THÉP TẤM A516 Thử nghiệm hóa học: Lượng cacbon tương đương tối đa sẽ như sau: Độ dày tấm nhỏ hơn hoặc bằng 1 in. [25 mm]: CE tối đa p 0,43 Độ dày tấm lớn hơn 1 in. [25 mm]: CE tối đa p 0,45 Hàm lượng vanadi và niobi tối đa dựa trên phân tích nhiệt sẽ là: Vanadi tối đa p 0,02% Niobi tối đa p 0,02% Vanadi tối đa cộng với niobi p 0,03% (Lưu ý: niobi p columbium) Thành phần tối đa dựa trên phân tích nhiệt của Ni + Cu phải là 0,15%. Hàm lượng C tối thiểu dựa trên phân tích nhiệt phải là 0,18%. Hàm lượng C tối đa phải như đã chỉ định cho cấp độ đã đặt hàng. Vật tư hàn để sửa chữa mối hàn phải là loại ít hydro. Không được sử dụng điện cực E60XX và hóa chất hàn tạo ra phải đáp ứng các yêu cầu hóa học giống như kim loại cơ bản. Ngoài các yêu cầu về nhãn sản phẩm trong thông số kỹ thuật, phải có tem hoặc nhãn “HF-N” trên mỗi tấm để xác định rằng tấm tuân thủ yêu cầu bổ sung này. Thử nghiệm cơ lý: Thử nghiệm va đập dọc theo mẫu phải thử nghiệm ở nhiệt độ -460C. ỨNG DỤNG THÉP TẤM A516 Thép tấm Astm A516 dùng để đóng bồn áp lực, bồn chứa ga, chứa khí, chứa xăng dầu, đóng tàu, thiết bị ngoài khơi, chế tạo bồn chứa cho thiết bị vận tải…
